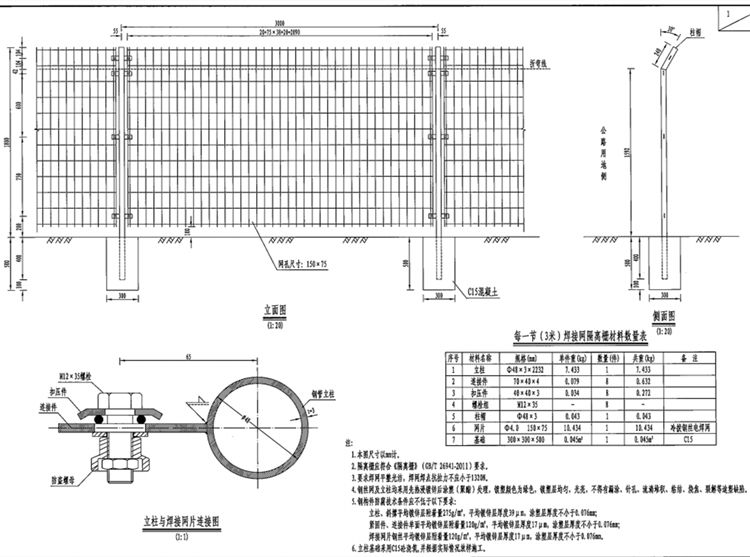

一、焊接網隔離柵基本構造

1、焊接網隔離柵應符合《隔離柵》（GB/T26941-2011）要求。

2、焊接網隔離柵要求焊網平整光潔，焊網焊點抗拉力不應小于1320N。

3、焊接網隔離柵鋼絲網及立柱均采用先熱浸鍍鋅后涂塑（聚酯）處理，鍍塑顏色為綠色。鍍塑層均勻、光亮，不得有漏涂、針孔、流淌堆積、粘結、燒焦、裂解等涂塑缺陷。

4、鋼構件防腐技術條件應不低于以下要求：

（1）焊接網隔離柵立柱、斜撐平均鍍鋅層附著量275g/㎡，平均鍍鋅層厚度39μm，涂塑層厚度不小于0.076mm；

（2）焊接網隔離柵緊固件、連接件單面平均鍍鋅層附著量120g/㎡，平均鍍鋅層厚度17μm，涂塑層厚度不小于0.076mm；

（3）焊接網隔離柵網片鋼絲平均鍍鋅層附著量120g/㎡，平均鍍鋅層厚度17μm，涂塑厚度不小于0.076mm。

5、焊接網隔離柵立柱基礎采用C15砼澆筑，并根據實際情況放樣施工。

二、焊接網隔離柵基本參數

1、立柱規格，Φ48*3*2232mm圓管；

2、連接件規格，40*70*4mm鋼板；

3、扣壓件規格，40*40*3mm鋼板；

4、柱帽規格，Φ48*3mm鋼板；

5、網格規格，75*150mm焊接豎長孔；

6、網絲規格，Φ4.0mm低碳鋼絲；

7、基礎規格，300*300*500mm混凝土。
