F-Bw-C刺鋼絲隔離柵 - G331線布爾津至哈巴河公路建設項目

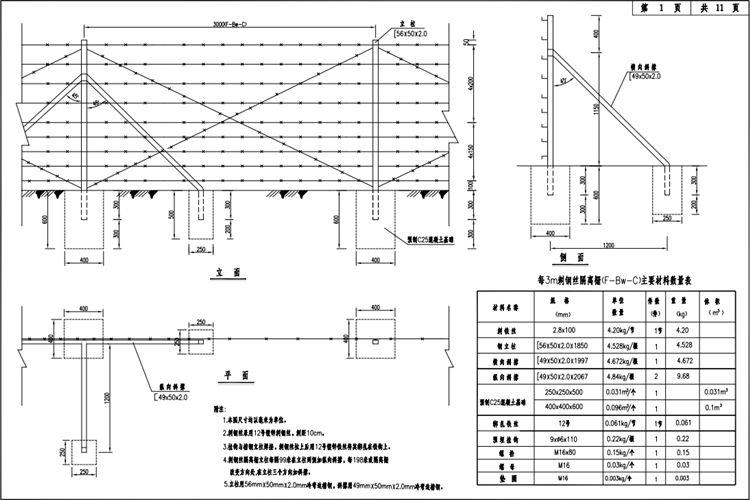

本圖尺寸均以毫米為單位。刺鋼絲采用12號鍍鋅刺鋼絲,刺距10cm。掛鉤與槽鋼立柱焊接,刺鋼絲拉上后用12號鍍鋅鐵絲將其綁扎在鐵鉤上。刺鋼絲隔離柵立柱每隔99米在立柱兩側加縱向斜撐,每198米或隔離柵改變方向處在立柱三個方向加斜撐。立柱用56mmx50mmx2.0mm冷彎邊槽鋼，斜撐用49mmx50mmx2.0mm冷彎邊槽鋼。剌鋼絲隔離柵立柱采用56×50×2.0×1850槽鋼熱鍍鋅噴塑防腐處理，鋼構件鍍鋅量為275g/㎡，涂塑層厚度大于76μm。

立柱安裝間距設置為3m。刺鋼絲采用12號鍍鋅鋼絲，刺鋼絲鍍鋅量為120g/㎡。刺絲間距4×15+4×20?；A混凝土為 C30，尺寸400×400×600。按新規(guī)范增加隔離柵小門。所有鋼構件均應進行熱浸鍍鋅涂塑處理，螺栓、螺母、墊圈等連接件的鍍鋅量為120g/㎡，其它構件為 275g/㎡，網(wǎng)片塑層厚度不小于0.3mm。其它鋼構件涂塑層厚度不小于76μm。
