一、河南南水北調渠道隔離網工程概況

南水北調鄭州1段二標總干渠全長4. 773km,渠道為梯形斷面，其右岸開口線外側設有防護提、防護林，左岸設置防護堤、截流溝、防護林。兩側防護林外均設有隔離網，其具體位置位于兩側征地紅線內側20cm設置隔離網基礎。渠道隔離網左右岸總長約10km，高2m。鋼大門分別布置在須水河倒虹吸右岸進口檢修閘、出口節制閘及付莊溝渡槽出口左、右岸。大門立柱采用φ 100圓鋼，雙孔插座布置于大門中心位置，單孔插座布置于大門外側與立柱同一.直線處位置。

二、河南南水北調渠道隔離網編制依據

1.《隔離柵技術條件》(JT/T 374-1998);

2.《公路交通安全設施施工技術規范》(JTGF 71-2006);

3.《圍墻大門》(國家建筑標準設計圖集03J001);

4.招標文件21.2隔離網欄工程;

5.隔離網欄施工圖紙。

三、河南南水北調渠道隔離網材料物資準備

1.防護網欄為草綠色，高度為2m。

2.立柱采用方型冷拔鋼管，外邊長50mm，壁厚4mm，兩端加堵頭，埋深40cm,斜撐采用45X45X 4mm角鋼，網片采用φ 4mm低碳鋼絲，間距7. 5X15cm (寬X高),頂部以下30cm處向外折彎30°。網片框架為40X 4mm扁鋼，網片沿立柱中心線設置。

3.立柱及網片上均設焊耳，立柱與網片及斜撐采用防盜螺栓連接，立柱、網片、斜撐及焊耳均浸塑防腐，塑層厚度0.4~0.6mm，螺栓表面熱浸鍍鋅。

4.鋼大門立柱采用φ 100mm圓鋼，壁厚10mm，立柱底部鋼板規格為200X200X10mm。大門框架采用口75X 50X 4mm方鋼。

5.混凝土建筑物上立柱基座采用150X 150X 10mm鋼板，M12x150 膨脹螺栓。

四、河南南水北調渠道隔離網施工

1、渠道隔離網場地清理

用人工清理安裝渠道隔離網區域內的雜物，并將各部位的雜物集中堆放，最后用小型貨車將全線雜物運輸?shù)街付ǖ胤郊羞M(jìn)行處理。

2、渠道隔離網施工放樣

平坡段、斜坡段施工放樣。測量人員根據現場布設的控制點、設計圖紙中隔離設施的平面位置、實際地形及地物條件確定出控制立柱的平面位置，然后定出立柱中心線，測量立柱的準確位置，基礎標高，并做出標記。階梯段施工放樣。測量人員根據現場布設的控制點、設計圖紙中隔離設施的平面位置、實際地形測出臺階的高度，確定出控制立柱的平面位置，然后定出立柱中心線，測量立柱的準確位置，并做出標記。

3、渠道隔離網基坑開挖

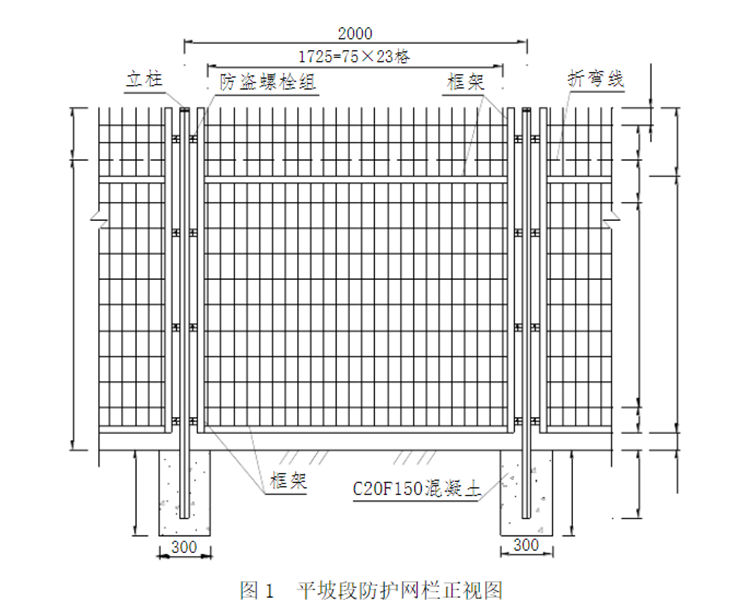

圖1、圖3、圖4所示情況，立柱混凝土支座開挖30X40X50cm的基坑;圖2所示情況，立柱混凝土支座開挖40X 40X 60cm的基坑;斜撐處立柱混凝土支座開挖40X 40X 60cm的基坑，斜撐混凝土支座開挖20X 20X 30cm的基坑。開挖過程中應借助于測:量儀器確定的立柱中心點用鋼尺定出基坑的邊線，并確保立柱中心位于基坑中心即混凝土支座中心。注意在開挖基坑的過程中--定要按照施工圖紙上尺寸進行，避免超挖、欠挖。
