一、碼頭圍欄網項目概況及總體要求

1、項目名稱：碼頭圍欄網采購。

2、交貨地點：湛江基地南油碼頭。

3、合同期限：自合同簽訂日起30個日歷天內。

4、總體要求：碼頭圍欄網按照要求的型號、規格、產品圖紙進行供貨。

二、碼頭圍欄網執行標準/規范

GB716-2002《碳素結構鋼冷軋鋼帶》，GB8749-1998《優質碳素結構鋼熱軋鋼帶》，Q/ZB74《焊接通用技術條件》，GB6807-86《鋼鐵工件涂漆前磷化處理技術條件》，GB92865-88《靜電噴粉施工規范》，以及現行相關的國家或行業標準。

三、碼頭圍欄網設計/使用條件.

1、下圖尺寸均為mm。

2、立柱是由φ100mm*3mm圓管、防雨帽、底盤法蘭、接附件組成。

3、網片是由6mm鋼筋、20mm*20mm金屬網邊框、接附件組成。

4、網片與立柱之間的連接是用M10*300mm的螺栓將兩件接附件連接。

5、底盤法蘭四個螺栓均為φ10的爆炸螺絲進行固定。

6、接附件是由40mm*40mm*4的鋼材組成。

7、立柱，網片采用先熱浸鍍鋅再浸塑的防腐處理措施，顏色為天藍色。

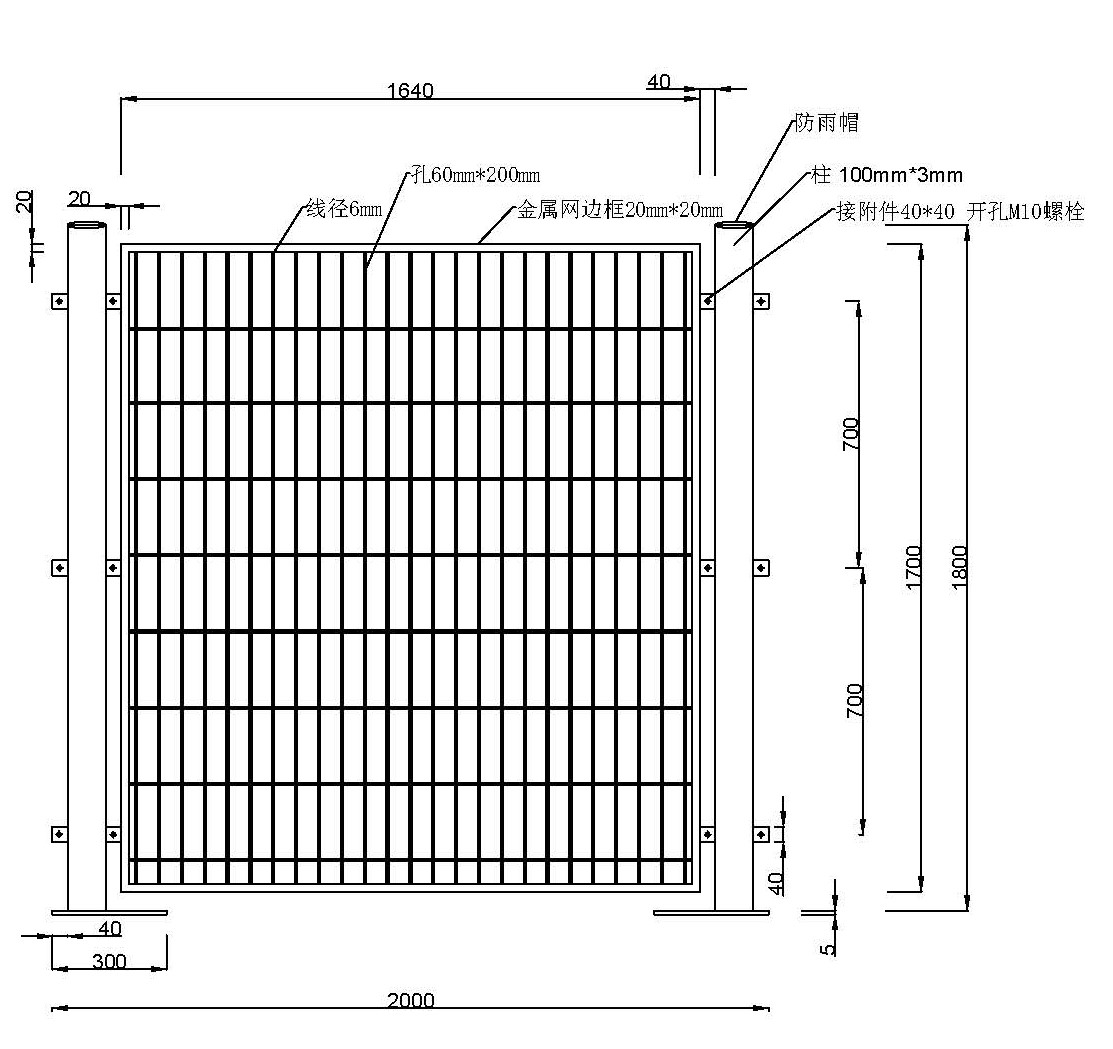

8、以下是碼頭圍欄網制作圖紙。

四、碼頭圍欄網技術要求

1、碼頭圍欄網立柱，網片采用先熱浸鍍鋅再浸塑的防腐處理措施，顏色為天藍色，隔離網孔尺寸60mm*200mm，可根據整版尺寸自行設計但要保持美觀、統一間距處理。

2、碼頭圍欄網所有材料必須嚴格按照采購尺寸的要求進行采購，且保證隔離網的制作尺寸要求。

3、乙方在報價時應附帶碼頭圍欄網制作圖紙供甲方審核，并明確尺寸大小作為供貨及驗收的依據，如沒出示圖紙供甲方審核乙方在供貨時如不符合甲方要求甲方有權無理由要求乙方進行退、換。

4、乙方需將碼頭圍欄網運輸至甲方指定的地點（南油碼頭），并負責碼頭圍欄網的卸貨。
