一、飲用水水源地一級保護區隔離柵設計說明

1、隔離工程采用鋼管立柱焊接網隔離柵。隔離網總高 1.75 米，每 3 米一節段。隔離柵外采用綠色聚酯等熱固性粉末涂層。隔離柵安裝應保證焊接網隔離柵的平縱線相對美觀。 焊接網隔離柵立柱采用鋼管。邊框、網面采用φ5.0 冷拔鋼絲點焊成型，基礎采用現澆 C25混凝土。所有鋼構件均應先焊接成型并進行表面除銹清理后，再進行雙涂層防腐處理。雙涂層內 層為金屬鍍（鋅）層，外層的非金屬涂層為聚酯等熱固性粉末涂層。其技術要求應符合表 4-1、 表 4-2 的規定。顏色由業主確定。

2、鋼材為碳素結構鋼 Q235，其技術條件應符合《碳素結構鋼》（GB/T700-2006）的規定。金屬網所有鋼絲，應為碳素鋼絲，并符合《一般用途低碳鋼絲》（YB/T5294-2006）的規定。連接件：可采用冷軋或熱軋鋼板，其技術條件應符合《碳素結構鋼》（GB/T700-2006）、《止動墊圈技術條件》（GB/T98-1988）的規定。

3、基礎部分根據各地區地質地貌的結構和復雜程度的差異，施工的過程中要針對不同地質狀況實施專業技術，基礎部分根據實際情況，一般地質如粉土，沙土等，地基承載力＜300KPa，采用300×300×1000 的基礎，以達到其基礎的穩定；特殊地質如山區段，地基承載力≥300KPa，采用300×300×500 的基礎。說明中隔離柵樣式及參數僅為推薦，不作為指定樣式，施工選取隔離柵時，隔離柵立柱、橫梁、孔徑等不得低于本圖提供參數，且需滿足《隔離柵》（GB/T 26941-2011）規范中相關參數要求。

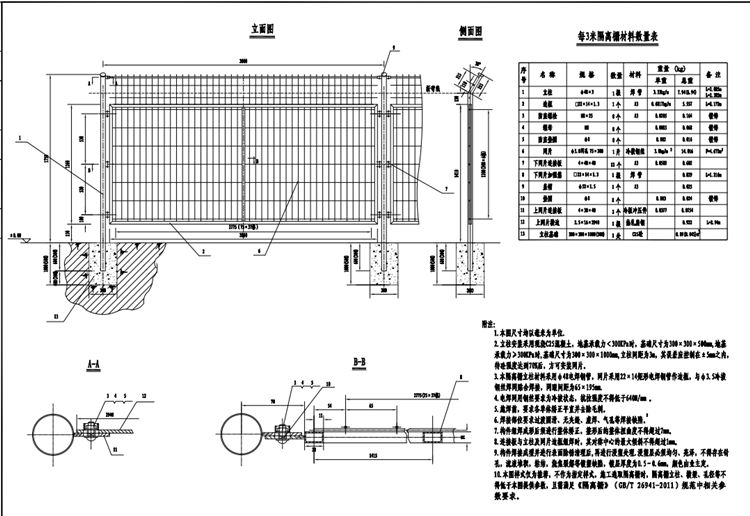

二、飲用水水源地一級保護區隔離柵參數要求

1.本圖尺寸均以毫米為單位。

2.立柱安裝采用現澆C25混凝土，地基承載力<300KPa時，基礎尺寸為300x 300x 500mm,地基承載力>300KPa時，基礎尺寸為300x 300 x 100mm,立柱間距為3m,其誤差應控制在±5mm之內，待砼強度達到70%后，方可安裝網片。

3.本隔離柵立柱材料采用φ48電焊鋼管，網片采用22x 14矩形電焊鋼管作邊框,與φ3. 5冷拔鋼絲焊網貼合焊接，網眼間距為65 x 195mm。

4.電焊網用鋼絲要求為冷拔狀態，抗拉強度不得低于640N/mm。

5.施焊前，要求各單體矯正平直并去除毛刺。

6.焊接部位要求過渡圓滑、無夾縫、虛焊、氣孔等焊接缺陷。

7.構件組焊成形后須進行整體矯正，整形后的整體扭曲度不得超過7mm。

8.連接板與立柱及網片邊框組焊時,其對稱中心的最大傾斜不得超過1mm。

9.構件焊接成型并進行表面除銹清理后,再進行浸塑處理.浸塑層必須均勻、亮澤，不得存在針孔，流液堆積，粘結，燒焦裂解等鍍塑缺陷,鍍層厚度為0.5~0. 6mm，顏色由業主定。

10.本圖樣式僅為推薦,不作為指定樣式,施工選取隔離柵時,隔離柵立柱、橫梁、孔徑等不得低于本圖提供參數，且需滿足《隔離柵》( GB/T 26941-2011)規范中相關參數要求。
