一、鐵路橋梁防護網設計依據

1、本圖尺寸單位,各種鋼材的規格為mm ,余均為cm。

2、所有鋼料外露部分按《鐵路鋼橋保護涂裝及涂料供貨技術條件》(GB/T1527-2011)第V體系要求防腐處理.

3、防護網各部件連接除注明外,均為螺栓連接。

4、根據《鐵路工程設計防火規范》(TB10063-2007(2012年版)規定,防護網采用雙層網片,外側網眼不大于25x25mm ,內側網眼不大于5x5mm,并在防護網上設置警示標志。

5、N7與N8,N10與N11采用手工電弧焊接, N7、N10、N13與N1采用手工電弧焊接,焊縫應滿足規范要求。

6、鋼構件及螺栓孔加工應符合《鐵路鋼橋制造規范》(Q/CR 9211-2015)的相關規定。為防止螺栓松脫,應加設彈簧墊圈。

7、鐵路跨越鐵路、城市道路、高速公路(以及其他地方或產權部門要求)時,應按本圖要求設置防護網。防護網的設置方式如下:

方式一: 整孔設置防護網時,遮板預埋件與設置欄桿立柱的預埋件設置相同,詳見《專橋( 2014) 8288》;

方式二:非整孔設置防護網時,防護網與欄桿立柱連接處須增加-一個立柱預埋件,相鄰立柱預埋件間距

25cm。網立柱的間距不恰為2m間隔時,可根據現場情況適當調整鋼筋網及N3的尺寸。

8、防護網應整片通過預留在梁部豎墻上的接地端子接入接地系統。

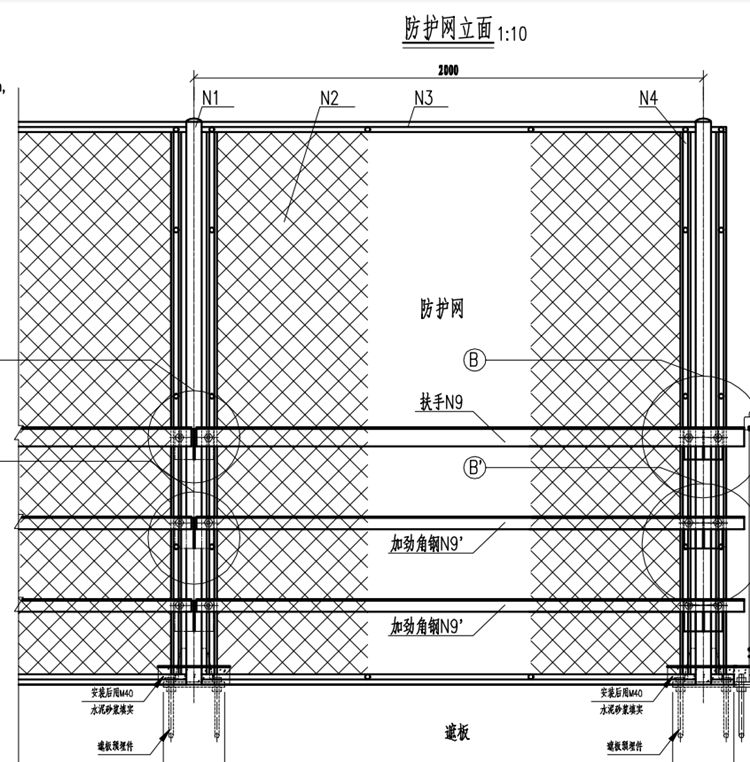

二、鐵路橋梁防護網參數介紹

1、立柱，Φ60*6mm圓管；

2、橫框，1.2mm厚度異型管；

3、豎框，1.2mm厚度異型管；

4、加勁板，60*150*10mm鋼板；

5、法蘭鋼板，180*240*10mm鋼板；

6、內側網眼，5*5mm；

7、外側網眼，25*25mm。
