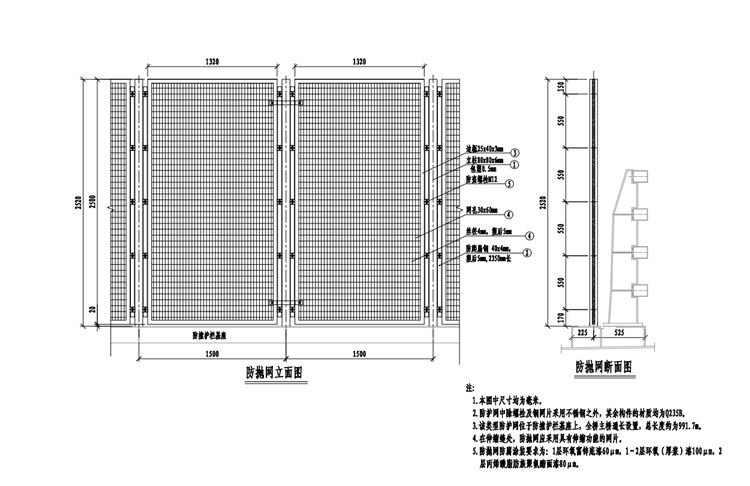

防拋網一般說明:
1.本圖中尺寸均為毫米。
2.防護網中除螺栓采用不銹鋼之外，其余構件的材質均為Q235B。
3.該類型防護網位于防撞護欄基座上，全橋主橋通長設置，總長度約為991. 7m。
4.在伸縮縫處，防拋網應采用具有伸縮功能的網片。
5.防拋網防腐涂裝要求為: 1層環氧富鋅底漆60μm，1~2層環氧(厚漿)漆100μm，2層丙烯酸脂肪族聚氨酯面漆80μm?；蛘咧苯邮褂镁埘?fù)合涂塑防腐工藝。
防拋網參數要求：
1.立柱，80*80*6mm。
2.邊框，25*40*3mm。
3.網孔，30*60mm。
4.網絲，絲徑4mm塑后5mm。
5.防爬扁鋼，40*4mm塑后40*5mm。
6.中心距，3米。
7.安裝高度，2.52米。
